西门子电机基础知识

西门子电机(英文：Electric machinery，俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。在电路中用字母M(旧标准用D)表示。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。发电机在电路中用字母G表示。它的主要作用是利用机械能转化为电能，目前*常用的是，利用热能、水能等推动发电机转子来发电。

西门子电机转数分为：二级(kw) 3000r/min ；四级(kw) 1500r/min；六级(kw) 1000r/min ；八级(kw) 750r/min

西门子电机基本知识一：

基本系列技术参数

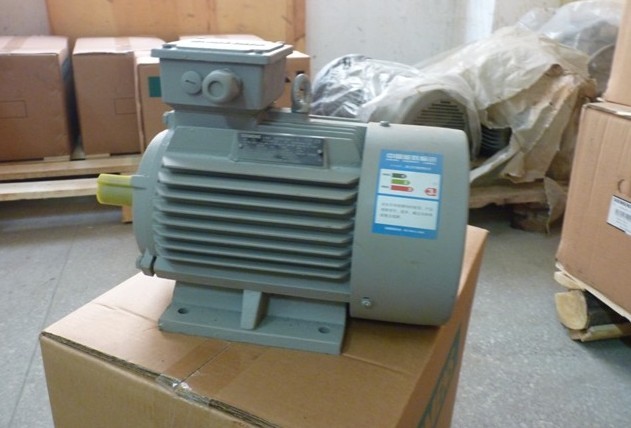

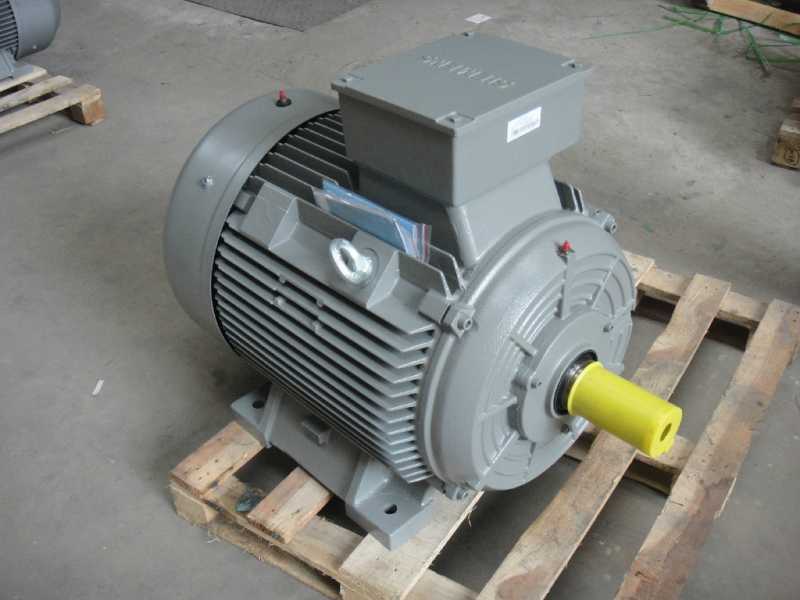

1、 1LEO系列电动机是铸铁机壳通用型全封闭自扇冷 却式三相异步电动机，其防护等级为 IP55，1LE0001 系列电动机 设计生产符合 ISO、IEC、GB 等相关标准的要求。

2、 外壳防护结构型式  1LE0系列三相异步电动机基本系列

所有电动机设计防护等级为IP55。其含义是：IP---表示防护等级的标志符号，后面的两位数字的要求如下表：

3、 安装结构及型式 电动机的安装结构，分为地脚安装、用地脚附带凸缘端盖安装和用一个凸缘端盖安装等三种。根据三种基本安装结构，电动机的安装型式又分为卧式安装或立式安装及轴伸向上或向下，即B3、B35、B5、V14、V15等安装方式，具体型号查标准。

4、 冷却方式和通风

所有电动机标配装有径流（离心)式冷却风扇，其冷却效能与电动机的旋转方向无关(冷却方法符合IEC60034-6标准的IC411)

对于某些应用，可以考虑配置独立驱动风扇。

5、 功率等级与安装尺寸 查表。

6、 主要性能指标  部分电机与其他厂比较有可能铁芯短、漆包线细，但电机的功率等各项性能指标均符合标准要求。

7、 电动机保护

电动机过热保护

电动机热保护是指将温度保护传感器或温度检测传感器嵌入电 动机定子绕组或其他适当的地方，从而使其不会因为过热而受 到破坏。

不同的电动机热保护方式可以在 1LE0 电动机订货号的第 15 位采用不同的字母或者选件号来表示。

8、 运行条件

(1)、海拔不允许超过1000米，环境温度*高不超过40℃，*低温度—20℃。运行地点的*湿月月平均*高湿度为90%，同时该月月平均*低温度不高于25℃。

(2)、电源电压为380V±5%，频率为50HZ变化不超过±1%，三相电流空载时不平衡不超过10%，中载时不超过5%。空载电流一般为负载电流的 30—55%。

西门子电机基本知识二：

小型三相异步电动机，通常包括FS100~355范围的电动机，其产量大、用途广，在电网的总负荷中，它的用电量为40%左右。六十年代初流行的为 JO2系列电动机，该系列电机的功率等级、安装尺寸与国际市场上的通用标准不同，另外该电机启动转矩较低和缺乏噪声控制指标，因此现在我国在使用的西门子电机为1LE0系列电机。该电机坚固耐用、安全可靠因此使用范围越来越广。然而有些用户使用的电机年损坏率高达5%，究其原因多半是选型不当、使用不妥、保护不善的缘故。
